Come scegliere un microscopio per schede elettroniche: guida completa

2026-07-08 13:36:00
Come scegliere un microscopio per schede elettroniche: guida completa

La scelta del microscopio per schede elettroniche più adatto è una decisione cruciale che influisce direttamente sulla qualità e sull’efficienza del tuo lavoro di riparazione e ispezione elettronica. Un microscopio adeguato permette l’identificazione precisa dei componenti, la verifica accurata delle saldature e una diagnosi dettagliata dei guasti su layout PCB complessi. Il processo di selezione richiede la valutazione di molteplici specifiche tecniche, la comprensione dei tuoi requisiti applicativi specifici e un equilibrio tra prestazioni e vincoli di budget.


Questa guida completa fornisce il quadro essenziale per prendere una decisione informata nella scelta di un microscopio per schede a circuito stampato. Che tu stia allestendo un nuovo laboratorio elettronico, aggiornando le capacità esistenti di ispezione o ampliando le operazioni di riparazione, comprendere i principali criteri di selezione garantisce che il tuo investimento offra prestazioni ottimali. Le sezioni seguenti analizzano i fattori critici che determinano l’idoneità del microscopio per applicazioni su schede a circuito stampato, dai requisiti di ingrandimento alle funzionalità avanzate di imaging.

Comprensione dei tipi e delle tecnologie dei microscopi per schede a circuito stampato

Configurazioni dei microscopi ottici

I microscopi a circuito ottico tradizionali utilizzano sistemi di lenti composte per ottenere livelli di ingrandimento adatti alle operazioni di ispezione di schede a circuito stampato (PCB). Questi sistemi offrono tipicamente un intervallo di ingrandimento compreso tra 10x e 100x, fornendo dettagli sufficienti per l’identificazione dei componenti e per l’ispezione base delle saldature. I microscopi ottici eccellono nelle applicazioni che richiedono una rappresentazione fedele dei colori e una percezione naturale della profondità, rendendoli ideali per la verifica visiva dei componenti e per l’analisi generale dei circuiti.

La progettazione ottica determina la distanza di lavoro, il campo visivo e le caratteristiche di risoluzione, fattori che influenzano direttamente l’usabilità durante il lavoro sulle schede a circuito stampato. Distanze di lavoro più lunghe consentono un agevole accesso del saldatore e una migliore manipolazione dei componenti, mentre campi visivi più ampi permettono una scansione efficiente della scheda. Le capacità di risoluzione definiscono le dimensioni minime delle caratteristiche che possono essere chiaramente distinte, influenzando l’adeguatezza del microscopio per le moderne schede a circuito stampato ad alta densità.

Tecnologia dei microscopi digitali

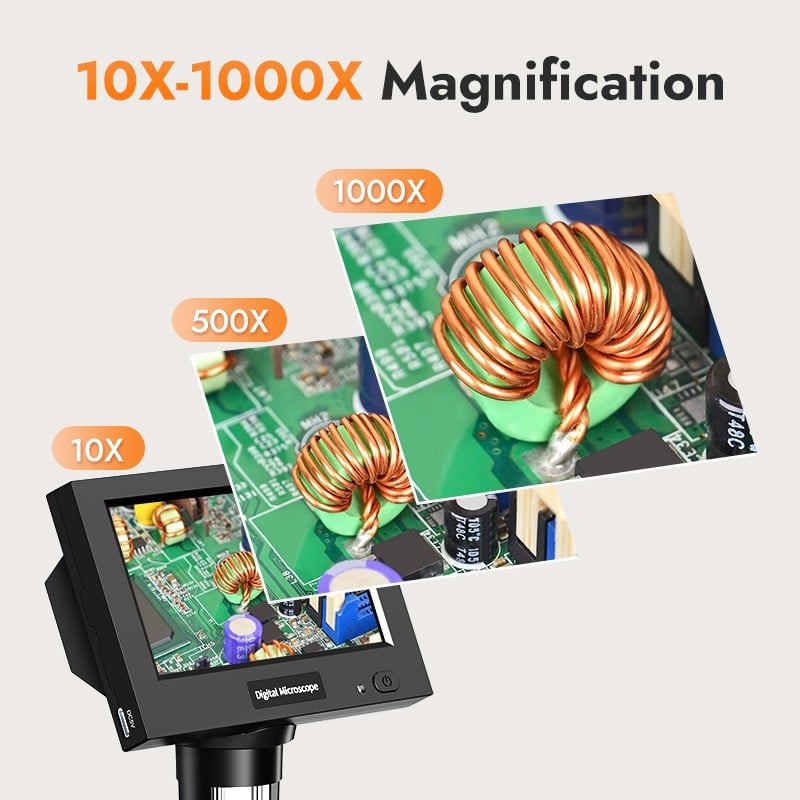

I microscopi per schede elettroniche digitali integrano sensori elettronici per l’imaging con sistemi ottici per catturare e visualizzare immagini ingrandite su monitor o schermi esterni. Questa tecnologia offre vantaggi significativi per la documentazione, le misurazioni e le ispezioni collaborative. I sistemi digitali offrono generalmente intervalli di ingrandimento più ampi, spesso compresi tra 50x e 1200x o oltre, consentendo un’analisi dettagliata delle caratteristiche microscopiche delle tracce elettroniche e delle strutture dei componenti.

L’approccio digitale elimina l’affaticamento visivo associato a un uso prolungato del microscopio e consente la cattura di immagini, strumenti di misurazione e funzionalità di condivisione in tempo reale. I moderni microscopi per schede elettroniche digitali incorporano sensori ad alta risoluzione, avanzati algoritmi di elaborazione delle immagini e interfacce software intuitive che migliorano produttività e precisione. La possibilità di salvare, annotare e confrontare immagini si rivela estremamente utile per la documentazione del controllo qualità e le procedure di risoluzione dei problemi.

Applicazioni del microscopio stereoscopico

I microscopi stereoscopici offrono capacità di visione tridimensionale che migliorano la percezione della profondità e la comprensione spaziale durante l’ispezione delle schede circuiti. Questa tecnologia si rivela particolarmente utile per la verifica del posizionamento dei componenti, la valutazione della qualità delle saldature e la valutazione dell’assemblaggio meccanico. I due percorsi ottici creano una visione stereoscopica che aiuta gli operatori a giudicare le altezze dei componenti, identificare problemi di cortocircuito tra piste e muoversi agevolmente su topografie complesse della scheda.

I moderni microscopi stereoscopici per schede circuiti combinano spesso la visione ottica tradizionale con funzionalità di imaging digitale, offrendo flessibilità negli approcci ispettivi. La prospettiva tridimensionale facilita la manipolazione precisa durante le operazioni di ritocco, riducendo al contempo il rischio di danneggiare i componenti o commettere errori di posizionamento. I centri professionali di riparazione ricorrono frequentemente ai microscopi stereoscopici grazie alla loro eccellente ergonomia e alle caratteristiche intuitive di funzionamento.

Requisiti essenziali di ingrandimento e risoluzione

Selezione della gamma di ingrandimento

La determinazione dei requisiti appropriati di ingrandimento inizia con l’analisi delle caratteristiche circuitali più piccole da ispezionare. I moderni componenti a montaggio superficiale, inclusi i pacchetti 0201 e i connettori a passo fine, richiedono livelli di ingrandimento compresi tra 50x e 200x per una risoluzione adeguata dei dettagli. I microscopi professionali per schede circuitali con ingrandimento variabile offrono la flessibilità necessaria per esaminare sia le disposizioni generali della scheda a ingrandimenti inferiori sia i dettagli specifici dei componenti a ingrandimenti superiori.

La relazione tra livello di ingrandimento e distanza di lavoro influisce in modo significativo sull’usabilità pratica durante l’ispezione delle schede circuitali. In genere, ingrandimenti più elevati riducono la distanza di lavoro, limitando potenzialmente l’accesso degli strumenti e la capacità di manipolare i componenti. I microscopi professionali per schede circuitali ottimizzano tale equilibrio grazie a progettazioni ottiche avanzate che mantengono distanze di lavoro utilizzabili su ampie gamme di ingrandimento.

Valutare i requisiti futuri di applicazione nella scelta delle capacità di ingrandimento, poiché le tecnologie dei circuiti in evoluzione continuano a ridurre le dimensioni dei componenti e ad aumentarne la densità. Un microscopio per scheda circuitale sistema con opzioni di ingrandimento espandibili offre valore a lungo termine e adattabilità alle esigenze ispettive in continua evoluzione. L’investimento in sistemi con prestazioni superiori si rivela spesso economicamente vantaggioso rispetto a ripetuti aggiornamenti dell’attrezzatura.

Standard di risoluzione e chiarezza

Le capacità di risoluzione determinano le caratteristiche più piccole distinguibili nelle immagini ingrandite delle schede a circuito stampato, influenzando direttamente l’accuratezza e l’affidabilità dell’ispezione. I microscopi di alta qualità per schede a circuito stampato raggiungono livelli di risoluzione sufficienti a identificare chiaramente la qualità dei giunti saldati, la continuità delle piste e i dettagli dell’orientamento dei componenti. La combinazione tra risoluzione ottica e specifiche del sensore digitale definisce le prestazioni complessive del sistema per compiti ispettivi critici.

La chiarezza dell'immagine dipende da diversi fattori, tra cui la qualità delle lenti, i sistemi di illuminazione e le caratteristiche di isolamento dalle vibrazioni. I microscopi per schede a circuito stampato di fascia alta incorporano lenti rettificate con precisione e rivestimenti avanzati che riducono al minimo le distorsioni ottiche e massimizzano la trasmissione della luce. La qualità dell'immagine risultante consente di identificare con sicurezza i difetti, eseguire misurazioni accurate e condurre valutazioni qualitative affidabili su tipologie diverse di schede a circuito stampato.

Considerazioni sul campo visivo

Le specifiche del campo visivo definiscono l'area osservabile a determinati livelli di ingrandimento, influenzando l'efficienza dell'ispezione e la produttività del flusso di lavoro. Campi visivi più ampi consentono una scansione rapida della scheda e compiti di valutazione generale, mentre campi visivi più ristretti permettono un'esame dettagliato di componenti o caratteristiche specifiche. I microscopi moderni per schede a circuito stampato ottimizzano le caratteristiche del campo visivo per bilanciare le capacità di visione d'insieme con i requisiti di risoluzione dei dettagli.

Il campo visivo pratico dipende anche dalle caratteristiche del display quando si utilizzano sistemi di microscopio digitale. Monitor grandi e ad alta risoluzione ampliano l’area efficace di visione e riducono la necessità di riposizionare frequentemente lo strumento durante le operazioni di ispezione. Le applicazioni professionali traggono vantaggio da microscopi che mantengono dimensioni costanti del campo visivo utilizzabile su tutto il range di ingrandimento, supportando transizioni fluide ed efficienti tra diversi livelli di ispezione.

Sistemi di illuminazione e qualità dell’illuminazione

Tecnologia di illuminazione LED

Sistemi avanzati di illuminazione a LED forniscono un’illuminazione costante e di alta qualità, essenziale per un’ispezione accurata delle schede circuito. I moderni microscopi per schede circuito impiegano più array di LED posizionati in modo da eliminare le ombre e garantire una distribuzione uniforme della luce sull’intero campo visivo. Le caratteristiche di temperatura colore e intensità dei sistemi LED influenzano in modo significativo l’identificazione dei componenti, la valutazione dei giunti saldati e la capacità di rilevamento dei difetti.

I sistemi professionali di illuminazione LED incorporano controlli regolabili dell’intensità e opzioni di temperatura del colore, adatti a diversi materiali di schede circuito e tipi di componenti. La possibilità di modificare le condizioni di illuminazione migliora il contrasto e rivela dettagli superficiali che potrebbero rimanere nascosti sotto un’illuminazione standard. La tecnologia LED energeticamente efficiente garantisce inoltre una lunga durata operativa e un’emissione luminosa stabile rispetto alle fonti di illuminazione tradizionali.

Luce ad anello e illuminazione incidente

Le configurazioni a luce ad anello circondano l’asse ottico per fornire un’illuminazione priva di ombre, ideale per l’ispezione della superficie delle schede circuito. Questa disposizione luminosa elimina le ombre direzionali che potrebbero oscurare i dettagli dei componenti o generare indicazioni errate di difetti durante le procedure di valutazione qualitativa. I moderni sistemi a luce ad anello per microscopi per schede circuito offrono zone di intensità variabile e opzioni di diffusione che ottimizzano la distribuzione della luce in base a specifiche esigenze ispettive.

I sistemi di illuminazione incidente dirigono la luce sulle superfici delle schede circuito da angoli controllati, migliorando la visibilità della trama superficiale e la definizione delle caratteristiche tridimensionali. La combinazione di luce ad anello e illuminazione incidente fornisce una copertura luminosa completa che rivela sia i dettagli superficiali sia le caratteristiche dimensionali. I microscopi professionali per schede circuito spesso integrano diverse modalità di illuminazione, selezionabili o combinabili in base alle specifiche esigenze di ispezione.

Opzioni di illuminazione polarizzata e obliqua

Tecniche specializzate di illuminazione, tra cui quella polarizzata e obliqua, rivelano caratteristiche delle schede circuito che rimangono invisibili con condizioni di illuminazione standard. La luce polarizzata riduce i riflessi sulle superfici riflettenti e migliora il contrasto per le marcature dei componenti e le trame superficiali. Questa funzionalità si rivela particolarmente utile durante l’ispezione di schede circuito con rivestimenti conformali o l’esame di componenti con superfici altamente riflettenti.

L'illuminazione obliqua crea ombre direzionali che evidenziano la topologia della superficie e rivelano le caratteristiche tridimensionali degli assemblaggi di schede a circuito stampato. Questa tecnica migliora la visibilità del profilo delle saldature, la valutazione dell'accuratezza nel posizionamento dei componenti e la capacità di rilevare corpi estranei. I microscopi avanzati per schede a circuito stampato offrono modalità di illuminazione selezionabili dall'utente, che consentono di passare rapidamente da una tecnica di illuminazione all'altra in base alle specifiche esigenze di ispezione.

Progettazione meccanica e caratteristiche ergonomiche

Stabilità del supporto e controllo delle vibrazioni

La stabilità meccanica di un microscopio per schede elettroniche influisce direttamente sulla qualità dell’immagine e sull’accuratezza delle misurazioni, in particolare a ingrandimenti più elevati, dove anche piccole vibrazioni vengono amplificate in modo significativo. I supporti per microscopio di livello professionale integrano una struttura robusta e materiali attenuanti delle vibrazioni, garantendo immagini stabili anche in ambienti di lavoro dinamici. Il design della base e la distribuzione del baricentro determinano la stabilità complessiva del sistema durante il funzionamento.

I sistemi avanzati di isolamento dalle vibrazioni proteggono i componenti ottici sensibili da perturbazioni esterne, mantenendo al contempo un allineamento preciso del fuoco. Questi sistemi risultano essenziali negli ambienti produttivi, dove il funzionamento di apparecchiature adiacenti o le vibrazioni dell’edificio potrebbero compromettere l’accuratezza delle ispezioni. I microscopi premium per schede elettroniche spesso includono caratteristiche di isolamento regolabili, ottimizzabili in base alle specifiche condizioni di installazione.

Distanza di lavoro e accessibilità

Una distanza di lavoro adeguata tra l’obiettivo del microscopio e la superficie della scheda circuitale consente l’accesso degli strumenti per operazioni di ritocco e manipolazione dei componenti. I microscopi professionali per schede circuitali mantengono distanze di lavoro utilizzabili di 50 mm o superiori anche a ingrandimenti elevati, permettendo l’accesso del saldatore e di utensili per il posizionamento preciso.

L’accessibilità del piano portacampione e le considerazioni relative allo spazio libero influenzano le dimensioni massime delle schede circuitali accoglibili e la facilità di posizionamento della scheda durante l’ispezione. Altezze regolabili del piano portacampione e meccanismi di inclinazione ne migliorano l’accessibilità per schede con profili di componenti diversi o orientamenti variabili dei connettori. Il design meccanico deve consentire un caricamento e un posizionamento rapidi della scheda senza compromettere l’allineamento ottico o l’accuratezza delle misurazioni.

Meccanismi di messa a fuoco e comandi di precisione

Meccanismi di messa a fuoco ad alta precisione consentono un posizionamento accurato della profondità e mantengono un’immagine nitida su componenti di altezza variabile negli assiemi di schede a circuito stampato. I microscopi professionali per schede a circuito stampato integrano controlli di messa a fuoco fine e grossolana con gioco minimo e caratteristiche di funzionamento fluide. La progettazione del meccanismo di messa a fuoco determina la capacità del microscopio di mantenere una messa a fuoco nitida durante la manipolazione e il riposizionamento della scheda.

I sistemi di messa a fuoco motorizzati offrono funzionalità di controllo remoto e abilitano la sovrapposizione automatica delle immagini a fuoco (focus stacking) per ottenere un campo di profondità esteso. Queste funzionalità avanzate risultano particolarmente utili nella documentazione di assiemi di schede a circuito stampato con notevoli variazioni di altezza o nella generazione di dati di misurazione che richiedono una posizione precisa della messa a fuoco. L’integrazione di indicatori digitali di messa a fuoco e funzioni di memorizzazione della posizione migliora l’efficienza operativa e la ripetibilità del flusso di lavoro.

Integrazione software e funzionalità digitali

Acquisizione e documentazione delle immagini

I sistemi professionali di microscopi per schede elettroniche integrano pacchetti software completi che consentono l’acquisizione di immagini ad alta risoluzione, l’annotazione e la documentazione. L’interfaccia software deve offrire controlli intuitivi per le impostazioni della fotocamera, gli aggiustamenti dell’illuminazione e gli strumenti di misurazione, mantenendo al contempo prestazioni reattive durante il funzionamento. Le funzionalità avanzate di acquisizione immagini includono l’ottimizzazione automatica dell’esposizione, la correzione del bilanciamento del bianco e l’elaborazione per la riduzione del rumore.

Le capacità di documentazione vanno oltre la semplice acquisizione di immagini e comprendono strumenti di misurazione, funzioni di confronto e generazione di rapporti. Le applicazioni professionali richiedono la possibilità di creare rapporti standardizzati di ispezione contenenti immagini incorporate, misurazioni e risultati di analisi. Il software deve supportare più formati di immagine e garantire compatibilità con i comuni sistemi di documentazione e gestione della qualità utilizzati negli ambienti produttivi di elettronica.

Strumenti di Misura e Analisi

Le funzionalità integrate di misurazione trasformano i microscopi per schede elettroniche in strumenti di metrologia di precisione adatti a compiti di controllo qualità e verifica dimensionale. Gli strumenti software per la misurazione forniscono misure accurate di distanza, area e angolo con ridimensionamento automatico basato sulle impostazioni di ingrandimento. Le funzioni avanzate di analisi includono report statistici sulle misure, verifica delle tolleranze e capacità di analisi delle tendenze.

Il software professionale per le misure incorpora procedure di calibrazione che garantiscono l’accuratezza su diversi livelli di ingrandimento e configurazioni ottiche. Gli strumenti di misura devono offrire un’accuratezza sub-pixel e tenere conto delle distorsioni ottiche che potrebbero influenzare la precisione delle misure. L’integrazione con sistemi CAD e database di componenti migliora l’efficienza delle misure e consente il confronto automatico con le specifiche di progettazione.

Connettività e integrazione della rete

I microscopi moderni per schede elettroniche offrono opzioni complete di connettività, tra cui USB, Ethernet e interfacce wireless, che consentono l’integrazione con i sistemi esistenti di gestione della qualità e documentazione. La connettività di rete facilita l’accesso remoto, l’ispezione collaborativa e le funzionalità di archiviazione dati centralizzata. Il sistema deve supportare protocolli di rete standard e fornire funzionalità di sicurezza adeguate agli ambienti industriali.

Le capacità di integrazione con il cloud permettono il backup automatico dei dati di ispezione e forniscono accesso ai risultati dell’ispezione da più località. Le applicazioni professionali traggono vantaggio da sistemi che si integrano con software di pianificazione delle risorse aziendali (ERP) e database di gestione della qualità. Le funzionalità di connettività devono garantire l’integrità dei dati e fornire tracce di audit idonee ai requisiti di certificazione della qualità e alle esigenze di conformità normativa.

Domande frequenti

Qual è il livello di ingrandimento necessario per l’ispezione dei componenti SMD sulle schede elettroniche?

L’ispezione dei dispositivi a montaggio superficiale richiede tipicamente livelli di ingrandimento compresi tra 50x e 200x, a seconda delle dimensioni del componente e dei requisiti di dettaglio dell’ispezione. I componenti moderni 0201 e 01005 necessitano di ingrandimenti più elevati, circa 100x–200x, per una risoluzione adeguata dei dettagli, mentre componenti più grandi, come i pacchetti 1206 o SOIC, possono essere ispezionati efficacemente con ingrandimenti compresi tra 50x e 100x. Il microscopio per schede a circuito stampato deve offrire un ingrandimento variabile per adattarsi ai diversi tipi di componente presenti sulla stessa scheda.

Quanto è importante la distanza di lavoro nella scelta di un microscopio per schede a circuito stampato?

La distanza di lavoro è fondamentale per un’efficace operazione su schede a circuito stampato, poiché determina l’accessibilità degli strumenti per interventi di riparazione e manipolazione dei componenti. Le applicazioni professionali richiedono una distanza di lavoro di almeno 50 mm per consentire l’uso di saldatori, pinzette e strumenti di posizionamento. Una distanza di lavoro insufficiente limita gravemente l’utilità del microscopio per interventi manuali di riparazione e rende le operazioni di ispezione innecessariamente complesse.

Quali caratteristiche dell’illuminazione sono essenziali per garantire la qualità dell’ispezione delle schede a circuito stampato?

Le caratteristiche essenziali dell’illuminazione includono luci LED ad anello regolabili per un’illuminazione priva di ombre, controlli di intensità variabile per diversi tipi di componenti e opzioni di illuminazione obliqua per evidenziare i dettagli superficiali. Il sistema di illuminazione deve garantire una distribuzione uniforme sull’intero campo visivo e offrire diverse opzioni di temperatura colore per ottimizzare il contrasto in base ai materiali delle schede a circuito stampato e alle marcature sui componenti.

Devo scegliere un sistema microscopico ottico o digitale per schede a circuito stampato?

I microscopi per schede elettroniche digitali offrono numerosi vantaggi, tra cui la cattura di immagini, strumenti di misurazione, riduzione dell’affaticamento visivo e funzionalità di documentazione che i sistemi ottici puri non possono fornire. Sebbene i microscopi ottici possano garantire una maggiore accuratezza cromatica e una migliore percezione della profondità, i sistemi digitali offrono un valore complessivo superiore per applicazioni professionali che richiedono documentazione, misurazione e capacità di ispezione collaborativa. Molti sistemi moderni integrano sia la visione ottica sia l’imaging digitale per massimizzare la flessibilità.
